Złączka szynowa F-ELEKTRO HLS 5x100A-2 – Kompletne połączenie 3L + N + PE w jednej złączce

Design spotyka funkcjonalność

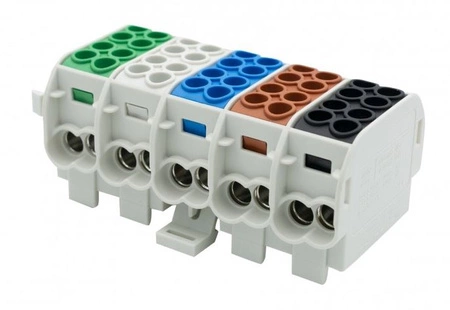

Produkt: Złączka szynowa pięciotorowa (L1, L2, L3, N, PE), model HLS 5x100A-2, kod F2.0530 od F-ELEKTRO.
HLS 5x100A-2 to zintegrowane rozwiązanie umożliwiające rozdział wszystkich podstawowych torów przewodzących i ochronnych w jednej, kompaktowej obudowie. Każdy z pięciu torów (L1, L2, L3, N, PE) wyposażony jest w przyłącza 1x25 mm2 + 1x16 mm2, zapewniając wygodny i przejrzysty montaż w rozdzielnicach niskiego napięcia.

Zastosowanie

• Rozdzielnice budynkowe i przemysłowe – kompletne połączenie 3L + N + PE
• Szafy automatyki, systemy dystrybucji zasilania
• Instalacje TN-S i TN-C-S
• Prefabrykaty OEM – rozdział mocy i ochrona w jednej bryle

Cechy i korzyści

• 5 niezależnych torów: L1, L2, L3, N, PE
• Prąd znamionowy: 100 A na każdy tor
• Przyłącza: 1x25 mm2 + 1x16 mm2 (wejście/wyjście na każdy tor)
• Styki galwanizowane – niski opór przejścia i odporność na utlenianie
• Tworzywo UL94-V0 – trudnopalne, przemysłowe wykonanie
• Montaż: na standardową szynę DIN 35 mm

Dane techniczne

Porównanie z innymi modelami

W porównaniu z zestawem pięciu pojedynczych złączek (np. HLS 100A-2 w różnych kolorach), model F2.0530 oferuje bardziej kompaktową konstrukcję, uproszczony montaż i przejrzystość instalacyjną. To idealne rozwiązanie do prefabrykacji oraz aplikacji, gdzie liczy się porządek i oszczędność miejsca.

Opinia klienta

“5 torów w jednej obudowie – szybki montaż, perfekcyjna organizacja przewodów. Świetna jakość wykonania.” — Paweł, prefabrykator rozdzielnic NN, Bydgoszcz

FAQ

• Czy można wykorzystać tylko część torów?
  Tak – złączka może być używana częściowo (np. 3L), a pozostałe mogą być pozostawione jako rezerwowe.
• Czy obsługuje przewody linkowe?
  Tak, zalecane jest stosowanie tulejek kablowych.
