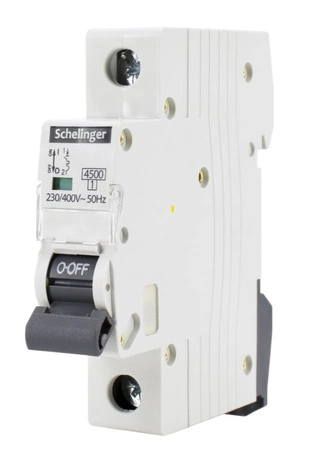

Wyłącznik nadprądowy 1P C 20A SCHELINGER A02-G7-1P-C20 – solidna ochrona obwodów z dużymi prądami rozruchowymi

Bezpieczne zasilanie dla silników, transformatorów i wymagających urządzeń

SCHELINGER A02-G7-1P-C20 to jednobiegunowy wyłącznik nadprądowy o prądzie znamionowym 20A i charakterystyce C, zaprojektowany z myślą o ochronie obwodów, w których występują chwilowe wzrosty prądu rozruchowego. Idealny do zabezpieczania silników elektrycznych, transformatorów, zasilaczy impulsowych oraz innych urządzeń, które w chwili startu pobierają większą moc.

• Typ produktu: Wyłącznik nadprądowy 1P C 20A
• Marka / Producent: SCHELINGER
• Charakterystyka działania: C – odporność na wyższe prądy rozruchowe (5–10x In)
• Liczba biegunów: 1P (jednobiegunowy)
• Prąd znamionowy (In): 20A
• Znamionowa zdolność zwarciowa (Icu): 6kA
• Napięcie pracy (Ue): 230/400V AC
• Sposób montażu: na szynę DIN 35 mm

Dlaczego warto wybrać SCHELINGER A02-G7-1P-C20?

• Ochrona obwodów z dynamicznymi obciążeniami – doskonały do silników, transformatorów, zasilaczy.
• Odporność na chwilowe wzrosty prądu – nie wyłącza zasilania przy standardowym rozruchu urządzeń.
• Kompaktowy design – oszczędność miejsca w rozdzielnicy.
• Łatwy montaż na szynie DIN – szybka instalacja w rozdzielnicach domowych i przemysłowych.

Idealne zastosowania wyłącznika SCHELINGER A02-G7-1P-C20

Wyłącznik ten sprawdzi się znakomicie w:

• zabezpieczeniu silników elektrycznych w maszynach przemysłowych, pompach czy sprężarkach,
• ochronie transformatorów oraz zasilaczy impulsowych,
• systemach automatyki przemysłowej z elementami o dużym prądzie rozruchowym,
• obwodach oświetleniowych LED o wysokiej mocy (z dużym prądem startowym).

Mikronarracja – niezawodna ochrona silnika pompy

Wyobraź sobie stację pomp w zakładzie produkcyjnym, gdzie każda awaria może zatrzymać cały proces technologiczny. Podczas uruchamiania pompa generuje wysoki prąd rozruchowy, który mógłby wyłączyć standardowy wyłącznik. Jednak dzięki SCHELINGER A02-G7-1P-C20 instalacja działa płynnie – pompa startuje bez problemu, a wyłącznik chroni obwód tylko wtedy, gdy naprawdę jest to konieczne. Twoja linia produkcyjna działa bez przestojów, a Ty masz spokój!

FAQ – najczęściej zadawane pytania

Do czego stosuje się wyłącznik nadprądowy C20?

Wyłącznik nadprądowy C20 stosuje się w obwodach o wyższym prądzie rozruchowym, takich jak silniki, transformatory, zasilacze impulsowe lub oświetlenie LED dużej mocy. Charakterystyka C (5–10x In) pozwala na krótkotrwałe wzrosty prądu bez wyzwalania wyłącznika.

Jaka jest różnica między wyłącznikiem C20 a B20?

Oba modele mają prąd znamionowy 20A, ale różnią się charakterystyką wyzwalania:

• B20 – działa przy 3–5-krotności prądu znamionowego (dla obwodów o niskim prądzie rozruchowym).
• C20 – działa przy 5–10-krotności prądu znamionowego (dla obwodów z wyższym prądem rozruchowym).

Czy ten wyłącznik można stosować w rozdzielnicach domowych?

Tak, SCHELINGER A02-G7-1P-C20 jest kompatybilny z rozdzielnicami domowymi, o ile zabezpieczane obwody wymagają charakterystyki C (np. zasilanie garażu z silnikami, warsztatów, urządzeń AGD o dużym poborze mocy).

Jak działa ochrona termiczno-magnetyczna?

Wyłącznik posiada dwa typy zabezpieczeń:

• Termiczne – reaguje na długotrwałe przeciążenie (przekroczenie prądu znamionowego przez dłuższy czas),
• Magnetyczne – działa natychmiastowo przy zwarciu (nagły, bardzo duży wzrost prądu).

To podwójne zabezpieczenie gwarantuje pełną ochronę instalacji w każdej sytuacji.
