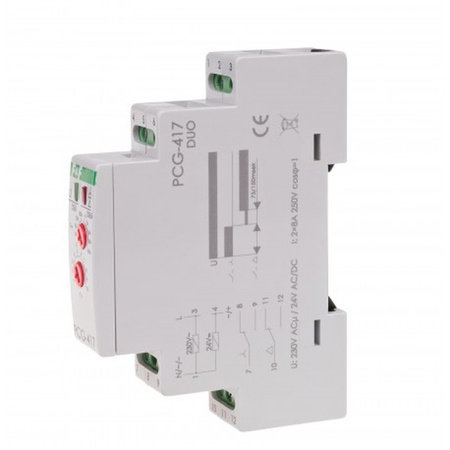

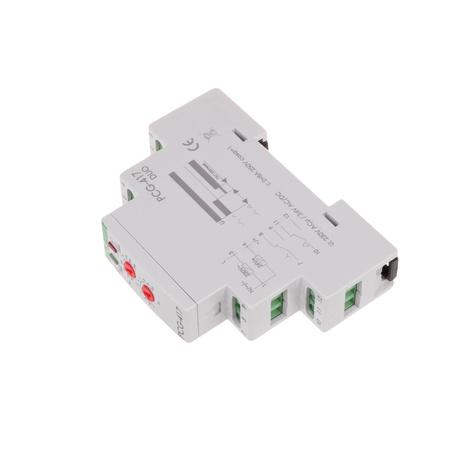

Przekaźnik gwiazda–trójkąt PCG-417 DUO F&F – niezawodny rozruch silników klatkowych

Lead: Potrzebujesz skutecznego i automatycznego sposobu na ograniczenie prądu rozruchowego silnika? Przekaźnik czasowy PCG-417 DUO F&F umożliwia sekwencyjne przełączanie uzwojeń z gwiazdy na trójkąt, zapewniając łagodny rozruch dużych silników trójfazowych.

Korzyści

• Dedykowany do rozruchu silników metodą gwiazda–trójkąt – ogranicza przeciążenia i spadki napięcia.
• Dwa niezależnie ustawiane czasy – precyzyjna regulacja czasu rozruchu i opóźnienia przełączenia.

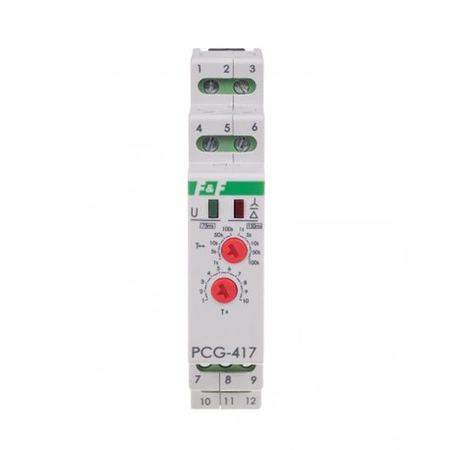

• Łatwa konfiguracja – pokrętła na froncie urządzenia umożliwiają szybką i intuicyjną nastawę.
• Wbudowane przekaźniki – umożliwiają bezpośrednie sterowanie stycznikami „gwiazda” i „trójkąt”.
• Montaż na szynę DIN – szybka instalacja w szafie rozdzielczej lub sterowniczej.

Specyfikacja techniczna

• Model: PCG-417 DUO
• Producent: F&F
• Zasilanie: 230 V AC / 50 Hz
• Zakres czasu pracy „gwiazda”: 0,1 s – 10 s
• Zakres opóźnienia przełączenia na „trójkąt”: 0,1 s – 1 s
• Typ wyjścia: 2× NO (przekaźniki)
• Obciążalność styków: 8 A / 250 V AC
• Sygnalizacja LED: zasilanie, stan wyjść
• Typ montażu: na szynie DIN 35 mm
• Szerokość: 2 moduły (36 mm)
• Temperatura pracy: -20 °C do +50 °C

Zastosowanie

PCG-417 DUO jest idealnym rozwiązaniem do automatycznego sterowania rozruchem silników trójfazowych klatkowych o mocy powyżej 3 kW. Stosowany w maszynach, sprężarkach, wentylatorach, pompach przemysłowych oraz wszędzie tam, gdzie konieczna jest redukcja prądu rozruchowego.

Najczęstsze pytania (FAQ)

Do czego służą dwa czasy ustawień?

Czas 1 to czas pracy stycznika „gwiazda” (rozruch silnika), a czas 2 to opóźnienie przełączenia na „trójkąt” po rozłączeniu „gwiazdy” – zapobiega zwarciom fazowym.

Jak wygląda schemat połączeń?

Na obudowie znajduje się czytelny schemat podłączenia styczników Y/D. Można też pobrać instrukcję ze strony producenta.

Czy można stosować ten przekaźnik do każdego silnika 3-fazowego?

Tak, pod warunkiem że silnik jest przystosowany do pracy w układzie Y/? (z odpowiednimi zaciskami na tabliczce znamionowej).

Jaki jest czas reakcji przekaźnika?

Czas przełączania jest precyzyjny i stabilny – elektronika zapewnia powtarzalność ustawień nawet przy długim czasie eksploatacji.
