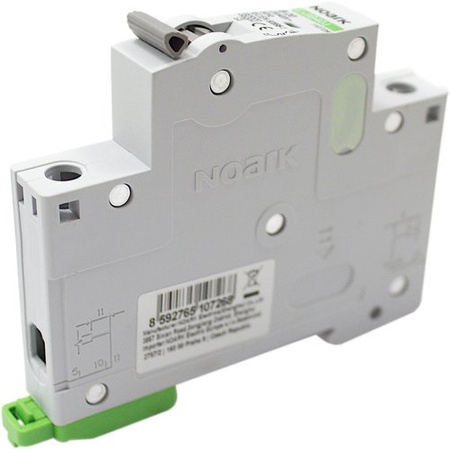

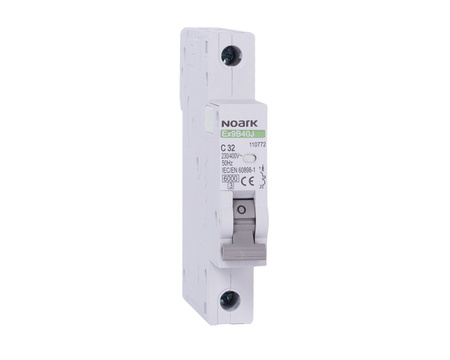

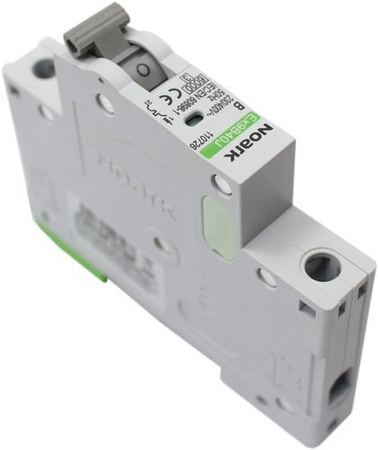

Wyłącznik nadprądowy Noark Ex9B40J Slim 1P C 20A – wąska forma, mocna ochrona dynamicznych obciążeń

Idealny do obwodów z dużym prądem rozruchowym – kompaktowe zabezpieczenie klasy przemysłowej

Noark Ex9B40J Slim 1P C 20A (kod katalogowy: 110770) to wyłącznik nadprądowy jednobiegunowy w wersji SLIM (13 mm szerokości), przeznaczony do ochrony obwodów jednofazowych 230V. Z charakterystyką C i prądem znamionowym 20A, idealnie sprawdza się w instalacjach z odbiornikami o wyższym prądzie rozruchowym, takich jak silniki, sprężarki, transformatory czy elektronarzędzia.

Smukła obudowa pozwala na zwiększenie liczby zabezpieczeń w jednej rozdzielnicy – bez utraty funkcjonalności czy bezpieczeństwa.

Kluczowe cechy i zalety:

• Prąd znamionowy: 20A – odpowiedni do zasilania urządzeń o średnim i dużym poborze prądu.
• Charakterystyka C – opóźnione wyzwalanie przy prądzie rozruchowym 5–10 × In (np. silniki, elektronarzędzia).
• 1P – zabezpieczenie przewodu fazowego w instalacjach 230V.
• Szerokość: tylko 13 mm – wersja slim pozwala zaoszczędzić miejsce w rozdzielnicy.
• Znamionowa zdolność zwarciowa: 6 kA – zgodna z normami do instalacji domowych i przemysłowych.
• Montaż na szynę DIN 35 mm – szybki, standardowy montaż w każdej rozdzielnicy modułowej.
• Wskaźnik zadziałania – pozwala szybko zlokalizować zadziałane zabezpieczenie.

Gdzie najlepiej zastosować Noark Ex9B40J Slim C 20A?

• Obwody z silnikami 1-fazowymi, wentylatorami, pompami
• Zasilanie gniazd warsztatowych i narzędzi elektrycznych
• Obwody z transformatorami, zasilaczami impulsowymi, UPS
• Rozdzielnice techniczne, szafy automatyki, przemysłowe BMS

Mikronarracja: pewna ochrona maszyn w ciasnej szafie

W skrzynce automatyki warsztatu montażowego zastosowano Noark Ex9B40J Slim 1P C 20A do zabezpieczenia silnika wentylatora o dużym prądzie rozruchowym. Dzięki charakterystyce C i kompaktowej szerokości, elektryk mógł zmieścić wszystkie zabezpieczenia w jednej kolumnie i zapewnić niezawodną ochronę obwodu.

Dla kogo?

Dla elektryków, instalatorów, projektantów szaf sterowniczych, automatyków i serwisantów, którzy potrzebują wąskich, ale wytrzymałych zabezpieczeń do obwodów o dynamicznym charakterze.

Specyfikacja techniczna:

• Producent: Noark
• Seria: Ex9B40J Slim
• Typ: Wyłącznik nadprądowy
• Liczba biegunów: 1P
• Charakterystyka: C
• Prąd znamionowy: 20A
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie pracy: 230V AC
• Szerokość: 13 mm (SLIM)
• Montaż: na szynę DIN 35 mm
• Sygnalizacja zadziałania: TAK
• Nr katalogowy: 110770

FAQ – najczęściej zadawane pytania

Co oznacza charakterystyka C?

Charakterystyka C pozwala na (5–10 razy prąd znamionowy), dlatego sprawdza się w obwodach z silnikami, transformatorami i narzędziami o dużym zapotrzebowaniu na start.

Czy ten model mogę zamontować w domowej rozdzielnicy?

Tak – jeśli obwód ma duży prąd rozruchowy (np. klimatyzator, pompa), wyłącznik C 20A będzie odpowiedni. Montaż na szynę DIN 35 mm jest standardowy.

Czy wersja SLIM ma taką samą skuteczność jak klasyczny wyłącznik?

Tak – mimo mniejszej szerokości (13 mm), spełnia te same normy bezpieczeństwa (PN-EN 60898-1) i ma tę samą zdolność zwarciową 6 kA.

Do jakiej mocy urządzenia nadaje się 20A?

Przy 230V, 20A to zabezpieczenie urządzenia o mocy ok. 4,5 kW – dokładny dobór zależy od charakterystyki odbiornika.

Nowoczesna ochrona dynamicznych obciążeń – wybierz Noark Ex9B40J Slim 1P C 20A

Kompaktowy, zgodny z normami i gotowy do pracy z wymagającymi urządzeniami – idealny wybór dla instalacji przemysłowych, warsztatowych i domowych z większymi odbiornikami.

Zamów teraz – dostępny od ręki, gotowy do montażu!
